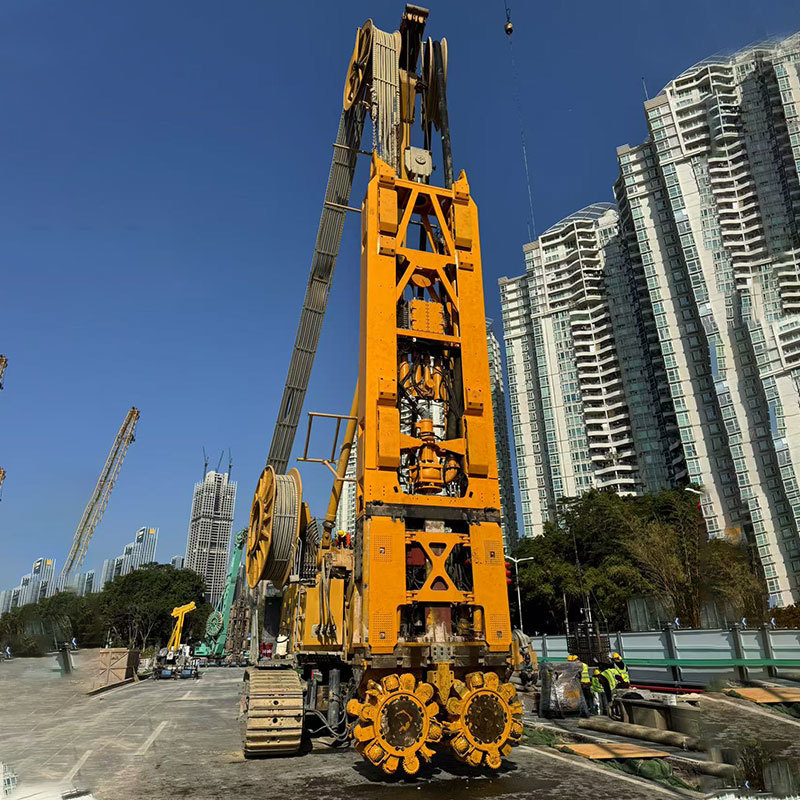

دیوار دیافراگمی دستگاه حفاری ترانشه برش‌زن کروی هابز هیدرومیل

مزاياي هاب کروی:

1به طور قابل توجهی هزینه ساخت آسیاب های آبی را در لایه های سنگ سخت کاهش می دهد و مدت زمان پروژه را کوتاه می کند.

2. نیازی به سوراخ کردن از قبل نیست، تجهیزات ساختمانی ساده تر است.

3چرخ هیدرومل با دندانهای چوبی امکان کار مستمر طولانی مدت (تا 100 ساعت) را فراهم می کند، تعداد لیفت های هیدرومل را کاهش می دهد و به طور موثر زمان ساخت را افزایش می دهد.و ساده کردن الزامات کار.

4. عملکرد ماژول هیدرومل با حداقل تاثیر گیربکس، کاهش زمان نگهداری و هزینه ها

5. آشفتگی پایین زمین، باعث می شود آن را مناسب برای ساخت و ساز در نزدیکی ساختمان.

6. توانایی انحراف از هیدرومل برش در لایه های سنگ سخت را افزایش می دهد.

7دقت عمودی خندق را می توان در حدود 1‰ کنترل کرد.

8بیش از ۲۰ درصد سوخت را صرفه جویی می کند (در حال حاضر به طور متوسط ۷۳ لیتر در ساعت با موتور CAT C18) ، که باعث می شود انرژی کارآمدتر و سازگار با محیط زیست باشد.

چرخ برش...جعبه گیربکس و چرخ برش

اگر نردبان کروی برای موثر بودن، باید نیروی پایین کافی داشته باشد. یک نردبان تک حداقل 5 تن نیروی پایین نیاز دارد. به عنوان مثال چرخ ضخامت 1200 میلی متر،مجموعه ای از چرخ ها در مجموع 54 صفحه آهن دارند.. ، به طور متوسط یک سوم، یعنی 18 صفحه، در شکستن سنگ شرکت می کنند و کل فشار مورد نیاز حداقل 90 تن است. یک جعبه گیر واحد باید 45 تن فشار را تحمل کند.که مستلزم داشتن ظرفیت حمل رادیال کافی در جعبه گیربکس استعلاوه بر این، تخت چرخ دار یک شکسته سنگ است که به چرخش زیادی نیاز ندارد. به دلایل ایمنی، چرخش گیربکس برای 150KNm طراحی شده است.پایان خروجی یک ساختار شش گوشه ای مخروطی را اتخاذ می کند، که امکان نصب و جدا کردن سریع چرخ برش را فراهم می کند.

دو نوع اصلی از ابزار برش ثابت بر روی گلدان کروی وجود دارد، یکی هیدرومل جانبی و دیگری هیدرومل اصلی برش است.و دو آسیاب آبی اصلی در هر خط مسیرهمچنین یک دندون فلپر وجود دارد که به شکل یک ساختار رول طراحی شده است. ساختار ساده و عملی است و مقاومت نیروی بهتری نسبت بهماشین سنتیساختارماشین سنتیدندون فلاپر سنگین است و نیروی ضعیف است، که باعث می شود بلوک پوشیدن و حلقه راهنما به سرعت پوشیده شود.

پارامتر ماژول با SC-135

پارامترهای ماژول با XCMG 120
