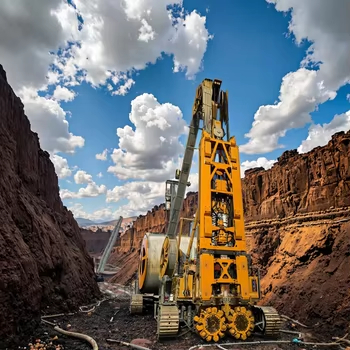

انقلابی در ماشین های هیدرومیلی ایجاد کنید
  • انقلابی در ماشین های هیدرومیلی ایجاد کنید
  • انقلابی در ماشین های هیدرومیلی ایجاد کنید
انقلابی در ماشین های هیدرومیلی ایجاد کنید

انقلابی در ماشین های هیدرومیلی ایجاد کنید

محل منبع چین
نام تجاری APIE
شماره مدل SC-9
جزئیات محصول
نام محصول:
دستگاه برش خندق
برق نصب شده:
۵۷۱ کیلو وات
چرخش قطعات:
100 کیلومتر
حداکثر عمق:
55 متر
حداکثر وزن حمل:
29.6 متر
ارتفاع مین فریم:
219/258/260/288/300mm 8''10''12''
مدل جا چاقو:
SH30/40
برجسته کردن:

تجهیزات پایه های عمیق هاب های کروی,انقلابی در دستگاه های آسیاب آبی,تجهیزات شالوده عمیق

,

Revolutionize Hydromill Cutting Deep Foundation Equipment

,

Deep Foundation Equipment

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 واحد
قیمت
US$ 400000-550000 Unit
جزئیات بسته بندی
بسته بندی برهنه
زمان تحویل
30 روز
شرایط پرداخت
L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram
قابلیت ارائه
10 واحد در ماه
توضیحات محصول



انقلابی در ماشین های هیدرومیلی ایجاد کنید 0



مزایای هاب‌های کروی در برش هیدرومیل

  1. صرفه جویی در هزینه: استفاده از هاب‌های کروی منجر به کاهش قابل توجهی در هزینه‌های مربوط به برش هیدرومیل در سنگ سخت می‌شود و تحویل سریع‌تر پروژه را تسهیل می‌کند.

  2. فرآیندهای ساده شده: عدم نیاز به سوراخ‌های پیش‌برش، الزامات ماشین‌آلات و گردش کار ساختمانی را ساده می‌کند.

  3. مدت زمان عملیات طولانی: چرخ هیدرومیل دندانه‌دار هاب از عملیات مداوم تا 100 ساعت پشتیبانی می‌کند، نیاز به بالابرهای مکرر هیدرومیل را کاهش می‌دهد و جدول زمانی پروژه را افزایش می‌دهد و در عین حال تقاضای نیروی کار را کاهش می‌دهد.

  4. کاهش نیاز به تعمیر و نگهداری: با کارکردن با فشار کمتر بر روی گیربکس، ماژول هیدرومیل راندمان را افزایش می‌دهد و زمان و هزینه‌های تعمیر و نگهداری را به حداقل می‌رساند.

  5. تاثیرات زیست محیطی کم: این فناوری حداقل اختلال را در زمین ایجاد می‌کند و آن را برای پروژه‌های واقع در نزدیکی زیرساخت‌های موجود ایده‌آل می‌کند.

  6. بهبود انحراف برش: این طراحی قابلیت‌های انحراف را بهینه می‌کند و آن را برای برش هیدرومیل در شرایط سخت سنگی موثر می‌کند.

  7. دقت در عملیات: ترانشه‌ها را می‌توان با دقت تا 1‰ به صورت عمودی تراز کرد و از نتایج با کیفیت بالا اطمینان حاصل کرد.

  8. بهره وری سوخت: این سیستم بیش از 20٪ صرفه جویی در مصرف سوخت دارد و به طور متوسط ​​73 لیتر در ساعت با موتور CAT C18 دارد که به راندمان انرژی و سازگاری با محیط زیست کمک می کند.

انقلابی در ماشین های هیدرومیلی ایجاد کنید 1



چرخ های برش: گیربکس و هاب های کروی

برای اینکه یک هاب کروی به طور موثر کار کند، باید نیروی رو به پایین کافی تولید کند، به طوری که هر هاب به حداقل 5 تن نیاز دارد. برای یک چرخ با ضخامت 1200 میلی‌متر، در مجموع 54 هاب وجود دارد. به طور متوسط، حدود یک سوم، یا 18 هاب، به طور فعال در شکستن سنگ درگیر هستند که نیازمند فشار کل حداقل 90 تن است. در نتیجه، هر گیربکس باید قادر به تحمل 45 تن فشار باشد که اهمیت قابلیت‌های تحمل بار شعاعی قوی را برجسته می‌کند.

هاب به عنوان یک سنگ‌شکن غلتشی عمل می‌کند، به این معنی که نیازی به گشتاور بالا ندارد. برای ایمنی، گیربکس برای گشتاور 150 کیلو نیوتن متر رتبه‌بندی شده است. انتهای خروجی آن دارای طراحی شش ضلعی مخروطی است که نصب و برداشت سریع و آسان چرخ برش را تسهیل می‌کند.

هاب کروی شامل دو نوع اصلی از ابزارهای برش ثابت است: هیدرومیل‌های جانبی و هیدرومیل‌های برش اصلی. هر خط مسیر به سه هیدرومیل جانبی و دو هیدرومیل برش اصلی مجهز است. علاوه بر این، این طراحی شامل یک دندانک بالابر است که به عنوان یک غلتک ساختار یافته است. این طراحی ساده اما موثر مقاومت نیروی بالاتری را در مقایسه با ماشین‌های سنتی ارائه می‌دهد، جایی که ساختار دندانک بالابر سنگین‌تر می‌تواند منجر به سایش سریع بلوک‌های سایش و حلقه‌های راهنما شود.



انقلابی در ماشین های هیدرومیلی ایجاد کنید 2



برای اینکه هاب کروی کار کند، باید نیروی رو به پایین کافی بر روی آن اعمال شود. این اساس موفقیت هاب کروی است. این راه حل عمدتاً یک دستگاه فشار بین بدنه ماژول برش و چرخ اضافه می‌کند، به طوری که می‌توان تغییراتی را بر اساس ماژول موجود با هزینه کم انجام داد. پس از افزایش نیروی رو به پایین، ظرفیت باربری گیربکس اصلی ناکافی بود و نیاز به طراحی مجدد یک گیربکس بزرگتر بود. با توجه به محدودیت اندازه چرخ، باید حلقه جاذب ضربه اصلی حذف شود. این راه حل دستگاه جذب ضربه را بین کاهنده موتور و ماژول قرار می‌دهد.







پارامتر ماژول با SC-135



انقلابی در ماشین های هیدرومیلی ایجاد کنید 3

پارامتر مشخصات
وزن کل ماژول هیدرومیل 47–60 تن
ضخامت دیوار 1000–2000 میلی‌متر
حداکثر گشتاور گیربکس 180 کیلو نیوتن متر
سرعت خروجی گیربکس 0–20 دور در دقیقه
حداکثر نیروی پرس 60 تن
حداکثر فشار زمین 120 تن



پارامترهای ماژول با XCMG 120



انقلابی در ماشین های هیدرومیلی ایجاد کنید 4



پارامتر مشخصات
وزن کل ماژول هیدرومیل 47–60 تن
ضخامت دیوار 1000–2000 میلی‌متر
حداکثر گشتاور گیربکس 180 کیلو نیوتن متر
سرعت خروجی گیربکس 0–20 دور در دقیقه
حداکثر نیروی پرس 60 تن
حداکثر فشار زمین 120 تن
